Numérisation et photogrammétrie de l'Eglise Notre Dame Le Hamel dans l'Oise

Le 31 mai 2021
Photogrammétrie numérisation par drone Caroline Thibault ArchitecteOrtho-photos plans grâce à la photogrammétrei drone Caroline Thibault Architecte
Numérisation d'une Eglise (Notre Dame Le Hamel) dans l'Oise parle Cabinet C.T.A (Caroline Thibault Architecte) spécialisé dans la photogrammétrie extérieure drone et intérieure des Monuments historiques en Normandie, Picardie et région Grand Ouest.

Le cabinet d'Architecture C.T.A Caroline Thibault Architecte a été missionné par l'architecte du patrimoine en charge du diagnostic de l'Eglise Notre Dame Le Hamel, pour réaliser la photogrammétrie intérieure et extérieure de cet édifice classé monument historique en 2007.

Il s'agit de réaliser une modélisation complète de l'intérieur et de l'extérieur de cette Eglise, qui doit être restaurée.

Le cabinet C.T.A est spécialisé dans la reconstitution en 3 dimensions grâce à la technique de la photogrammétrie.

Comment fonctionne la photogrammétrie ?

A partir de clichés photos géolocalisés et en suivant une méthodologie précise de captation, nous réalisons un traitement dans un logiciel de photogrammétrie afin de reconstituer la géométrie intérieure et extérieure de l'Eglise.

Nous travaillons depuis plus de deux ans avec des architectes du patrimoine afin de numériser des constructions existantes avant d'effectuer des travaux de rénovation. La première étape consiste à faire des relevés extérieurs et intérieurs.

Relevés extérieurs : ces relevés sont effectués par drone par un opération télé-pilote agrée par la D.G.A.C (Direction Générale de l'Aviation Civile), car nous intervenons dans une zone habitée. Plus de 3500 clichés en suivant un ordre précis et avec des points de référencements topographiques, ont été captés par un drone muni d'un capteur de 20 millions de Pixel.

Relevés intérieurs : Nous intervenons avec un appareil photo (Grand capteur pour la lumière) monté sur un stabilisateur et un mât de 9m. L'appareil ainsi que le stabilisateur sont commandés à distance. Du fait de l'absence de GPS à l'intérieur du bâtiment, il faut suivre une méthodologie de relevé complexe et mettre en place des cibles topographiques. Par ailleurs, nous sommes équipés de projecteur lumineux pour compenser le manque de lumière. Plus de 2500 clichés ont été nécessaires à la modélisation de l'intérieur de l'Eglise.

A la suite de ce processus, nous livrons à notre client :

- Un nuage de points topographique de plusieurs millions de points de la géométrie extérieure et intérieure de l'Eglise,

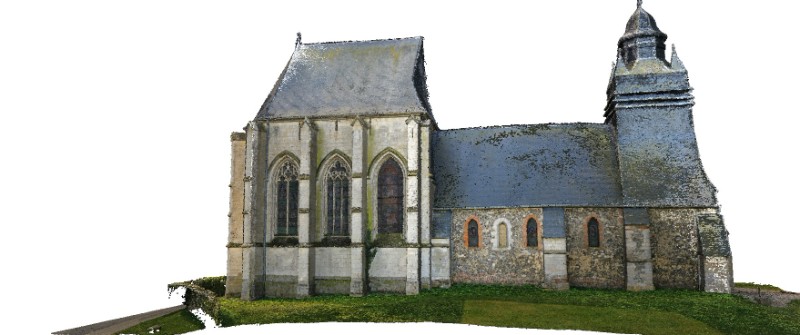

- Un modèle 3D numérique texturé de l'intérieur et de l'extérieur;

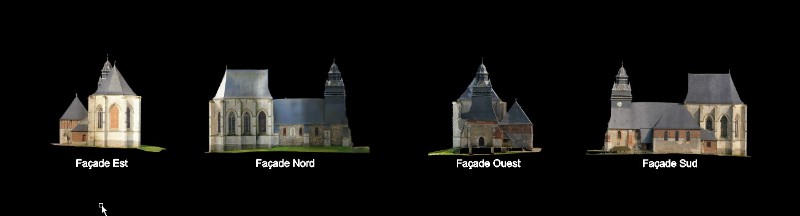

- Des ortho-photos plans des façades intérieures et extérieures de l'Eglise.

Ces fichiers sont livrés dans divers formats pour être ouverts dans différents programmes.

Vous trouverez sur le lien suivant le modèle 3 extérieur de l'Eglise du Hamel :

https://sketchfab.com/3d-models/eglise-notre-dame-le-hamel-98cbf9a69a6541c4a88a1870a4be4f79

Vous pourrez dans ce lien faire des visites virtuelles du modèle 3D extérieur issu de la numérisation par drones.
