Modélisation 3D numérique de l'église de Saint-Aubin-Rivière

Modélisation 3D numérique de l'église de Saint-Aubin-Rivière par le cabinet d'architecte C.T.A (Caroline Thibault Architecte) dans le cadre du diagnostic sanitaire de l'église.

Deux techniques ont été utilisées pour réaliser ce modèle 3D :

A°) L'extérieur grâce à la photogrammétrie aérienne et terrestre.

B°) L'intérieur de l'édifice grâce à la technique de la lasergrammétrie (Scanner LIDAR)

3500 Photos ont été nécessaires à la reconstitution de l'extérieur de l'église grâce à un traitement dans un logiciel de photogrammétrie.

39 stations avec le scanner Laser Lidar ont été réalisées afin des reconstituer la topographie intérieure de l'édifice. Pendant l'acquisition par le scanner, des photos sphériques sont prises afin de coloriser le nuage de points.

Les donnes issues de la photogrammétrie et de la lasergrammétrie sont fusionnées dans un logiciel de topographie afin d'obtenir un nuage de points de l'ensemble de l'église.

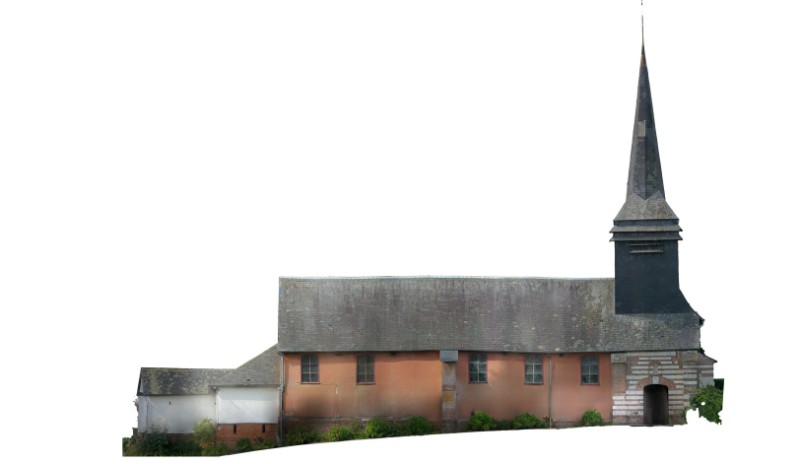

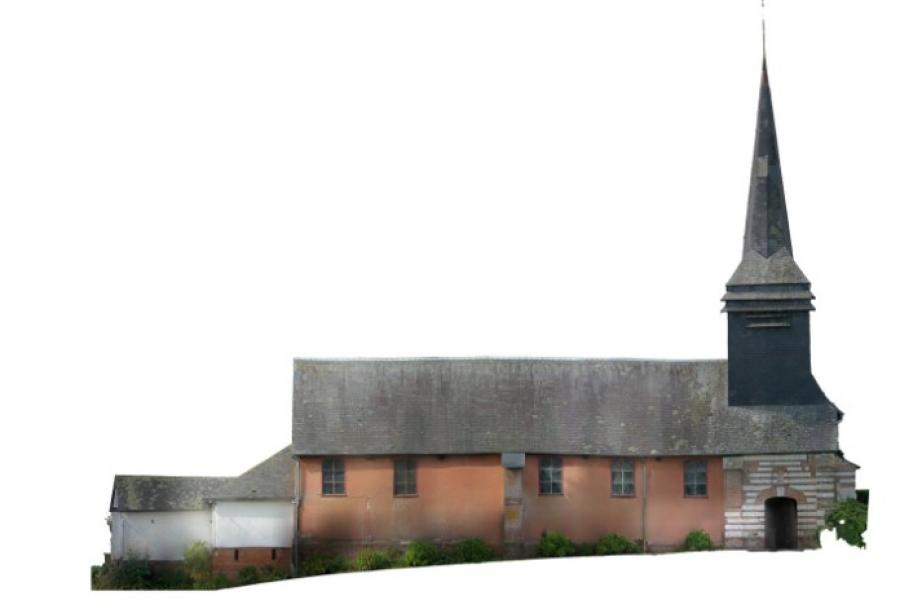

A partir de ces données, il est possible de générer des ortho-photos coupes de l'ensemble du bâtiments.

Les nuages de points, les ortho-photos sont ensuite traités dans des logiciels 2D et 3D afin de redessiner la construction avec une précision centimétrique.

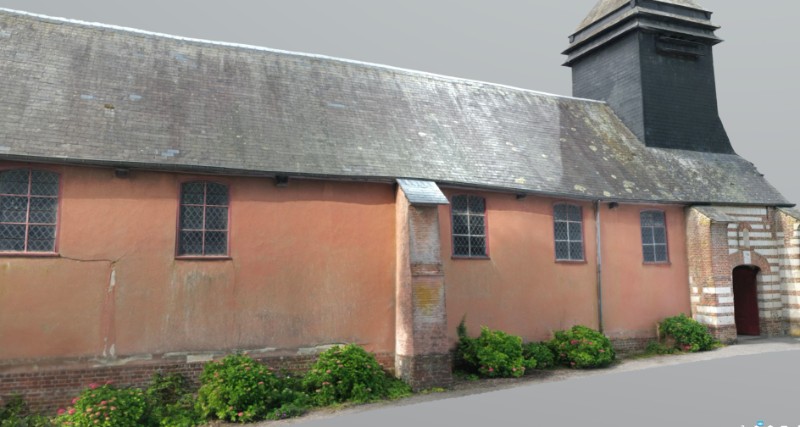

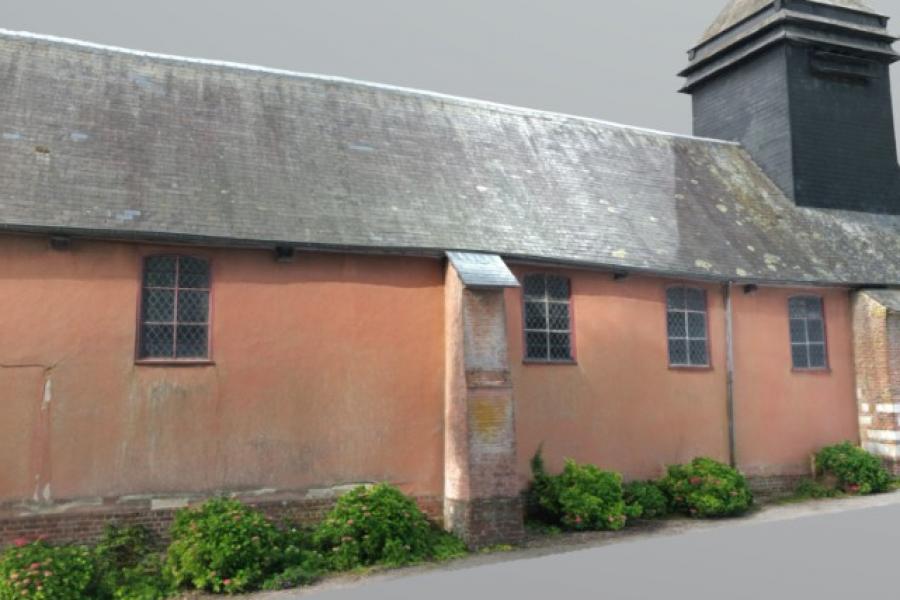

Le modèle ainsi reconstitué et appelé "Jumeau numérique" permet d'avoir dans son ordinateur la copie virtuelle du bâtiment et de faire des visites virtuelles, de prendre des photos, de mesurer des cotes etc...

https://sketchfab.com/3d-models/eglise-saint-aubin-riviere-552bba4a7a43421d86fff3882fa69dc4
