Photogrammétrie par drones

Nous vous présentons la technique de numérisation par drone et photogrammétrie

Le Cabinet C.T.A (Caroline Thibault Architecte) vous présente son activité de relevé numérique par drone et traitement par photogrammétrie des bâtiments, terrains et ouvrages d'Art. Cette technique nouvelle permet grâce à l'utilisation d'un capteur photographique au sol ou sur un drone, d'un G.P.S et d'un traitement informatique sur un logiciel de photogrammétrie de générer des modèles 3D numériques et en particulier d'obtenir :

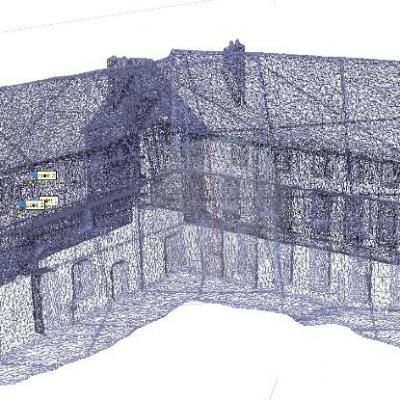

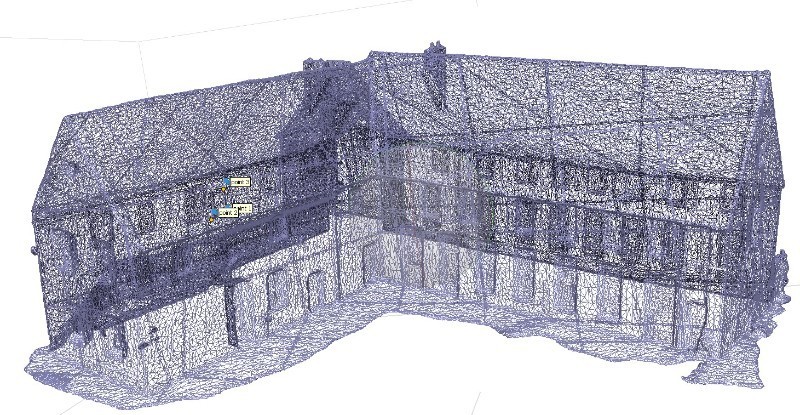

  • Nuage de points (Ensemble des points topographiques), modèle triangulé,
  • Modèle 3D tuilé texturé,
  • Modèles numériques de surface, des ortho-photos plans des façades et des toitures (Orthomosaïques),
  • Plan de masse avec ligne de niveau,
  • De prendre des cotes, de mesurer des volumes, des surfaces et de générer des profils de coupe.
Le relevé manuel d'un bâtiment et d'un ouvrage complexe est une opération fastidueuse et coûteuse en temps. Par ailleurs, certaines cotes ne sont pas accessibles et sont relevés de façon approximatives. Le plus souvent dans le cas d'opération complexes, il faut revenir faire un complément de mesure ou faire appel à un géomètre expert pour effectuer des mesures précises. Aujourd'hui, la technique de numérisation par drone et photogrammétrie, utilisée par le Cabinet C.T.A (Caroline Thibault Architecte) permet de réaliser en une seule fois, la numérisation complète d'un bâtiment ou d'un quelconque ouvrage. Vous obtenez après traitement informatique une maquette 3D numérique de votre bâtiment avec des millions de cotes et d'un précision extrême.

Quels sont les avantages à utiliser la photogrammétrie et pour quels résultats :

Nous utilisons la technique de relevé par drone et photogrammétrie depuis plus d'un avec la réalisation de plusieurs relevés numériques de bâtiment comme :

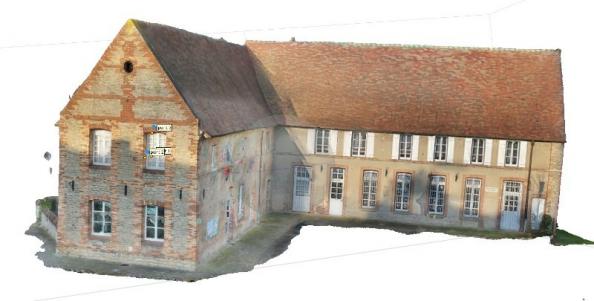

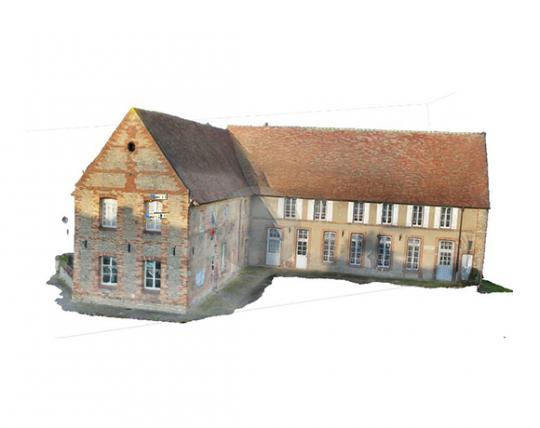

  •  Relevé numérique 3D du couvent des Capucins à Gournay en Bray,
  • Relevé numérique 3D d'une Eglise du pays de Bray,

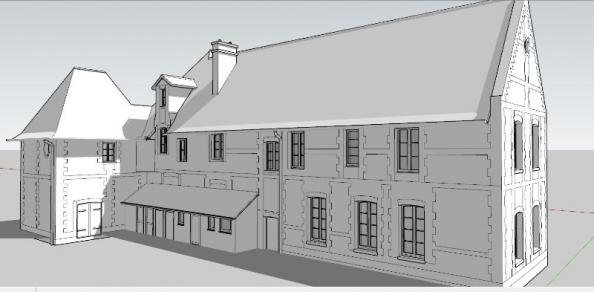

  • Relevé numérique pour l'Opac de l'Oise avec génération de la maquette numérique,
  • Relevé numérique pour un bureau d'un ensemble immobilier HLM à Amiens réalisation de l'ensemble des plans extérieurs,

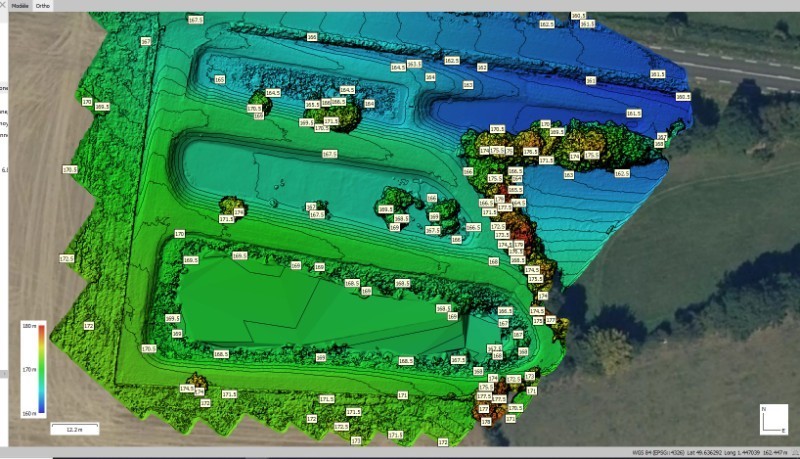

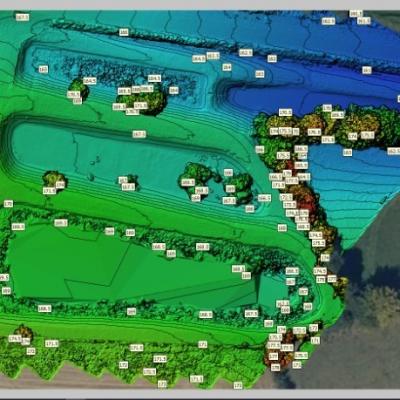

  • Relevé numérique d'une station d'épuration avec création du modèle numérique de terrain, calcul du profil de terrain et des lignes de niveau,
  • Relevé numérique d'un immeuble à Forges-Les-Eaux et création des plans de façades et toitures.

l est possible de générer à partir de photos et après traitement photogrammétrique :

  • Un nuage de points dense de plusieurs centaines de millions de points, pour prise de cotes précises, relevés de volume, de surface et inspection technique,
  • Un modèle 3D tuilé texturé pour prise de cote, surface, volume, visite virtuelle et inspection technique,
  • Des modèles numériques de surfaces et des ortho-photos plans des façades et toitures,
  • La topographie complète du bâtiment et de son terrain,
  • Les lignes de niveau de l’ensemble du terrain etc…

La photogrammétrie ne s'arrête pas là, car le cabinet d'Architecte Caroline Thibault Architecte vous propose aussi de réaliser des relevés photogrammétriques intérieures. Cette technique identique à la photogrammétrie par drone utilise un capteur photo classique sur un stabilisateur et aussi une perche télescopique. Cette technique un peu plus compliquée car sans repérage GPS, nécessite la mise en place de points de référence. Ces points de calage sont indispensables au logiciel de photogrammétrie pour le bon repérage et assemblage des photos et la mise à l'échelle du modèle. En combinant les deux techniques, il est possible de réaliser la modélisation intérieure et extérieure d'un bâtiment.

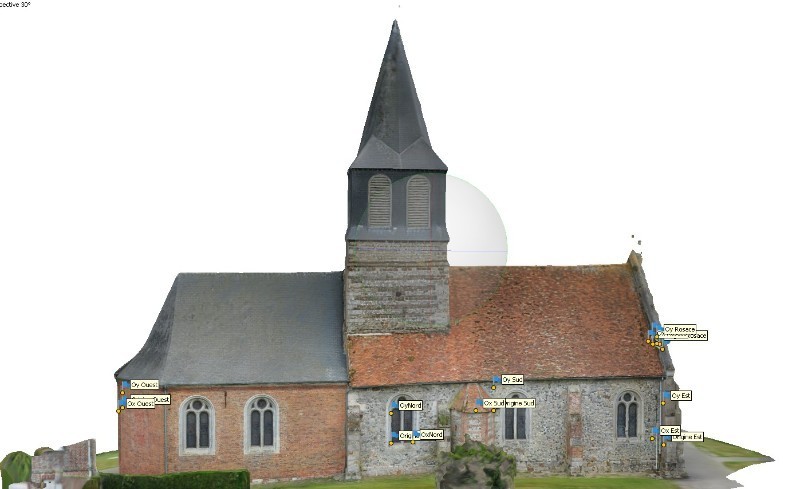

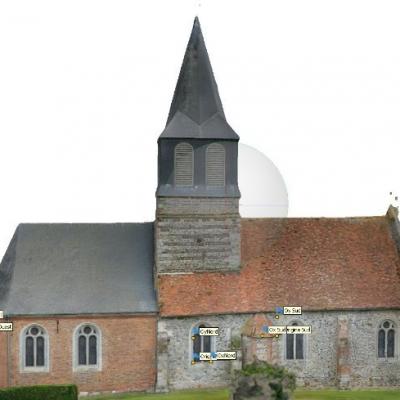

Nous avons ainsi réalisé la modélisation 3d intérieur et extérieur d'une église classée dans l'Eure. A partir de cette modélisation, des plans de façades, des plan de niveau et de coupes ont été réalisés.

 Vous pouvez retrouver tous ces exemples dans le fil d'actualité de notre site
